Molette BMW Wonder Wheel : fonctionnement, compatibilité et connexion d'un écran moto

La molette BMW Wonder Wheel — aussi appelée multi-controller — est un sélecteur rotatif installé sur le commodo gauche des motos BMW Motorrad. Elle permet de piloter l'interface d'un écran connecté ou d'un GPS sans retirer les mains des commandes, un critère de confort et de sécurité en roulant. Ce guide détaille son fonctionnement, les protocoles de communication qu'elle utilise et les différentes manières d'y connecter un écran moto compatible CarPlay ou Android Auto.

Qu'est-ce que la molette BMW Wonder Wheel

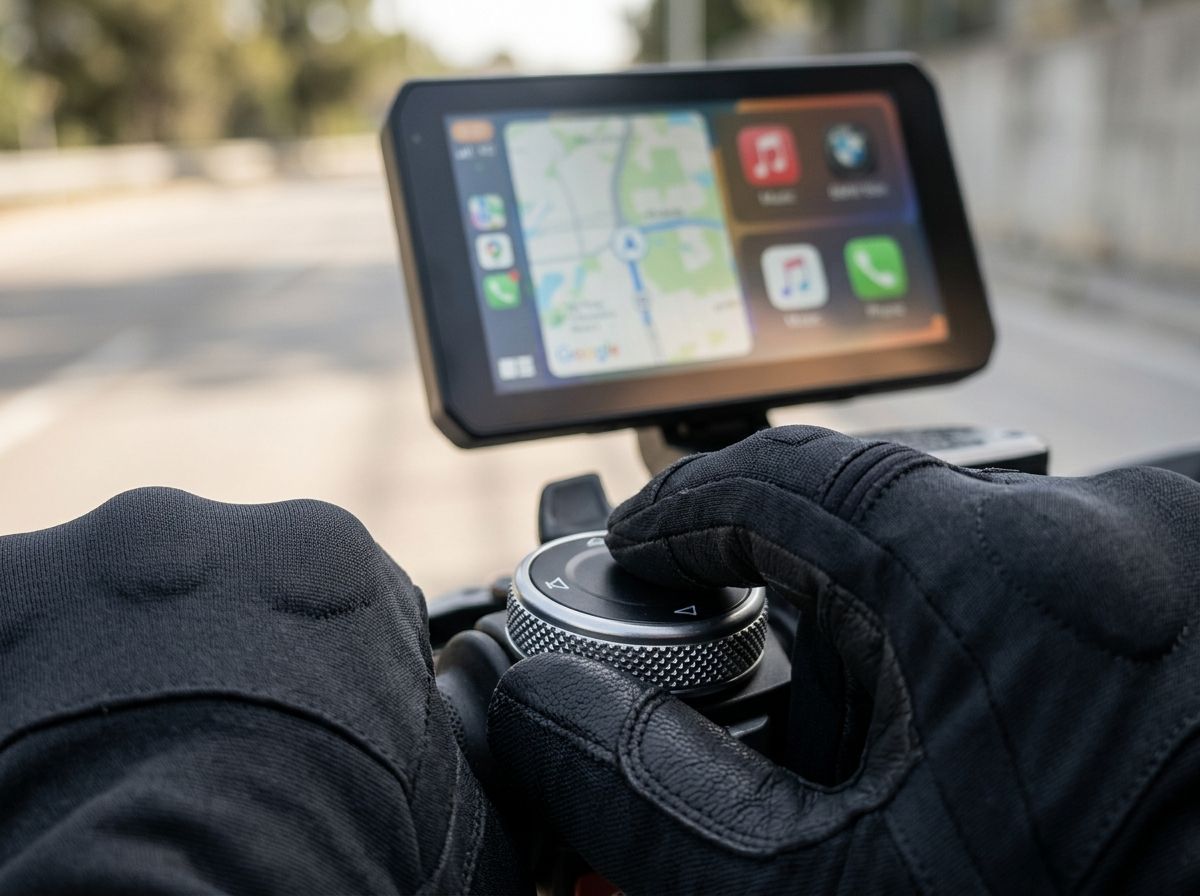

La Wonder Wheel équipe de série ou en option la plupart des modèles BMW Motorrad récents. Elle se présente sous la forme d'une molette crantée, rotative et basculante, placée sous le pouce gauche. L'utilisateur peut la tourner pour faire défiler les menus, la pousser latéralement vers la gauche ou la droite pour naviguer entre les volets d'interface, et appuyer dessus pour valider une action. Le bouton MENU, situé au-dessus de la molette, permet de basculer entre les modes de fonctionnement.

Contrairement à un commodo classique qui ferme un simple contact électrique à chaque pression, la Wonder Wheel envoie des trames numériques sur le bus de données du véhicule. BMW utilise principalement le bus LIN (Local Interconnect Network), un protocole monocâble économique et fiable, pour relier le multi-controller au support de navigation. Certaines générations de motos passent par le bus CAN. Les rotations, basculements et pressions sont codés sous forme de données interprétables par tout appareil raccordé au réseau.

« La Wonder Wheel a transformé l'ergonomie à moto en supprimant la nécessité de toucher un écran avec des gants. » — Antoine Delattre, GPS Moto

Cette architecture numérique distingue radicalement la Wonder Wheel d'un commodo universel à boutons-poussoirs. Là où ce dernier produit un signal électrique binaire par contact, la molette BMW dialogue avec le système électronique de la moto et peut ainsi contrôler plusieurs équipements, changer de mode à la volée et remonter des données de télémétrie.

Un aspect essentiel à comprendre est le mode TFT/NAV. Enfoncer le bouton MENU vers le haut pendant deux secondes fait basculer l'affectation des ordres de la molette entre le tableau de bord TFT de la moto et l'écran de navigation connecté. En mode TFT, la molette pilote l'ordinateur de bord et les informations de trajet. En mode NAV, elle contrôle l'écran externe : zoom, déplacement sur la carte, navigation dans les applications CarPlay ou Android Auto, validation d'un itinéraire. Ce basculement logiciel évite toute confusion entre les deux interfaces.

Les modes de connexion d'un écran moto à la Wonder Wheel

Connecter un écran tiers à la Wonder Wheel repose sur la capacité à intercepter et décoder les trames du bus LIN ou CAN. Trois grandes approches coexistent, selon que la moto dispose du support BMW Navigation Prep d'origine, d'un faisceau compatible ou d'une prise diagnostic accessible. Chaque approche détermine la facilité d'installation, la richesse fonctionnelle et le budget nécessaire.

Les écrans spécialement conçus pour l'écosystème BMW, comme ceux des gammes Chigee et Carpuride, embarquent les composants électroniques qui dialoguent directement avec le bus. D'autres solutions nécessitent un boîtier adaptateur externe qui assure la traduction des signaux. Enfin, certains contrôleurs CANbus avancés centralisent la gestion des accessoires, de l'éclairage additionnel au GPS, en passant par la télémétrie.

Connexion directe sur support BMW Nav Prep

Le support BMW Navigation Prep — souvent appelé berceau Nav Prep — est une option d'usine qui pré-équipe la moto d'un support mécanique et électrique sur le dessus du tableau de bord ou près de la colonne de direction. Il comporte des broches de contact dorées qui assurent à la fois l'alimentation de l'écran et le transit des commandes de la Wonder Wheel via le bus LIN.

L'écran s'enclenche physiquement dans le berceau, puis se verrouille avec la clé de la moto. Cette connexion directe est la plus élégante et la plus simple : aucun câble à tirer, aucune garniture à démonter, aucune soudure. Le montage prend moins d'une minute. Le démontage est tout aussi rapide, ce qui permet de retirer l'écran en stationnement pour prévenir le vol.

Les modèles compatibles, comme le Chigee AIO-5 Play BMW ou le Carpuride W502BS, décodent nativement les trames de la Wonder Wheel. Ils reproduisent l'expérience du GPS Navigator BMW d'origine, en y ajoutant la compatibilité CarPlay et Android Auto sans fil. Le basculement TFT/NAV fonctionne exactement comme prévu : un appui long sur MENU envoie les ordres vers l'écran connecté ; la molette permet alors de zoomer, de changer de page, de lancer une application.

Au-delà du contrôle de la navigation, la liaison par le bus véhicule rend possible la remontée des données télémétriques. L'écran peut afficher en direct la vitesse, le régime moteur, la température du liquide de refroidissement, la pression des pneus (sur modèles équipés), l'angle d'inclinaison ou le niveau de carburant. Ces informations, déjà disponibles sur le TFT, sont dupliquées ou enrichies sur l'écran additionnel.

Cette solution plug-and-play concerne les propriétaires de BMW équipées de l'option Navigation Prep : R 1250 GS, R 1250 RT, R 1250 RS, R 1250 R, K 1600, F 900 XR, entre autres. Elle est idéale pour qui recherche une installation sans contrainte technique et une intégration parfaite avec l'antivol mécanique de la moto.

Connexion via boîtier adaptateur CAN/LIN externe

Toutes les BMW à molette Wonder Wheel ne possèdent pas le support Nav Prep. Sur ces motos, le bus LIN ou CAN n'est pas accessible via un connecteur standardisé sur le pontet de navigation. Un boîtier adaptateur externe se charge alors de capter les trames de la molette directement sur le faisceau électrique du commodo ou sur une prise d'extension.

L'installation demande de déposer les garnitures du guidon ou du réservoir pour accéder au faisceau. Le boîtier s'intercale sur les fils du bus, généralement au niveau du connecteur du commodo gauche ou du faisceau principal. Il décode les signaux de la Wonder Wheel et les retransmet sous une forme compatible avec l'écran, soit en conservant le protocole LIN/CAN, soit en les convertissant en commandes numériques propriétaires.

Ce type de montage s'adresse à des motards un peu bricoleurs ou prêts à confier l'installation à un atelier. Le temps d'intervention varie de 30 minutes à 2 heures selon l'accessibilité du faisceau. Une fois le boîtier en place, le comportement est identique à celui d'une connexion directe : le basculement TFT/NAV fonctionne, la molette pilote l'écran, et la télémétrie remonte si l'adaptateur le supporte.

Cette approche est la seule option pour les BMW dépourvues de berceau Nav Prep mais équipées de la Wonder Wheel, comme certaines déclinaisons d'entrée de gamme ou des modèles antérieurs à 2018. Elle ouvre l'accès à l'écosystème CarPlay/Android Auto sans changer de moto ni modifier le câblage d'origine de façon irréversible.

Connexion via contrôleur d'accessoires CANbus intelligent

La troisième famille de connexion pousse l'intégration un cran plus loin. Un contrôleur d'accessoires CANbus se branche sur la prise diagnostic de la moto ou sur un port dédié du réseau CAN. Plutôt que de simplement relayer les commandes de la Wonder Wheel, ce module écoute l'ensemble des trames circulant sur le bus et peut orchestrer plusieurs équipements simultanément.

Ce type de dispositif permet par exemple de piloter des feux additionnels à LED avec la molette, de changer l'intensité lumineuse, d'activer un klaxon auxiliaire, tout en conservant le contrôle de l'écran de navigation. Il centralise les commandes et évite la multiplication des boutons au guidon. Certains modèles, comme le WunderLINQ, vont jusqu'à traduire les signaux de la Wonder Wheel en commandes Bluetooth pour interagir avec un smartphone posé sur un support.

L'installation reste accessible : le module se connecte sur une prise existante, généralement sous la selle. Un câble relie ensuite le module aux accessoires pilotés. La configuration s'effectue via une application mobile ou un logiciel sur PC. Cette solution s'adresse aux motards qui équipent leur machine de nombreux accessoires et souhaitent une ergonomie unifiée autour de la molette d'origine.

Quelle solution pour votre profil ?

Le choix du mode de connexion dépend avant tout de la présence du support Nav Prep sur votre moto. Si votre BMW en est équipée, la connexion directe est la voie la plus simple et la plus sécurisée.

Chigee

AIO-5 Play for BMW

• Écran CarPlay/Android AutoCatégorie
• 5 poucesÉcran
• 1000 nitsLuminosité
• IP68Protection

520 €constaté le 11/08/2026

Voir sur Amazon

Lien affilié — votre prix ne change pas.

Pour les motos dépourvues de cette préparation, un boîtier adaptateur CAN/LIN externe redonne accès à toutes les fonctions de la Wonder Wheel, moyennant une installation un peu plus technique. Enfin, si vous pilotez de multiples accessoires — éclairage, navigation, télémétrie — un contrôleur CANbus intelligent unifie la gestion de ces équipements sur une seule interface.

Quel que soit le chemin retenu, l'objectif est le même : garder les mains sur le guidon et les yeux sur la route, tout en profitant d'un écran moderne compatible CarPlay ou Android Auto.

Notions proches

• Bus LIN (Local Interconnect Network) : protocole de communication monocâble, économique et fiable, utilisé par BMW pour transmettre les commandes de la Wonder Wheel au support de navigation. Il complète le bus CAN pour les fonctions à faible débit.
• Mode TFT/NAV : fonction logicielle du compteur BMW qui oriente les ordres de la Wonder Wheel soit vers l'instrumentation TFT (mode TFT), soit vers l'écran de navigation connecté (mode NAV). Le basculement s'effectue par un appui long sur le bouton MENU.
• WunderLINQ : boîtier d'interface tiers qui convertit les signaux de la Wonder Wheel en commandes Bluetooth. Il permet de piloter un smartphone au guidon sans écran dédié, via une application.
